產品系列：調節閥

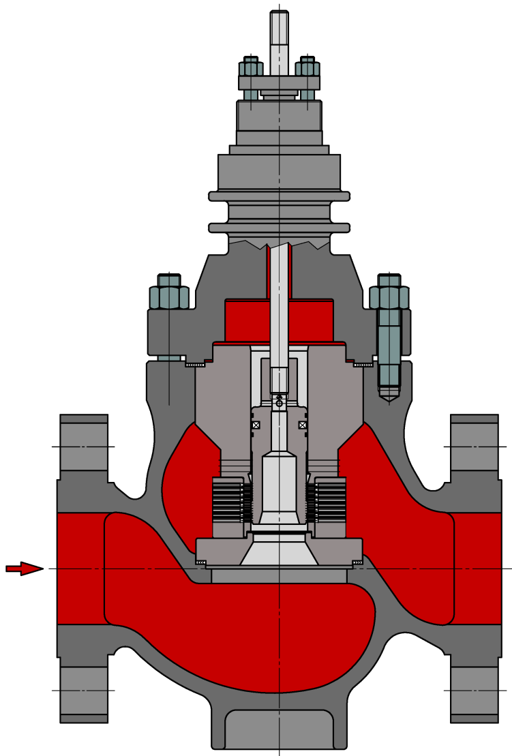

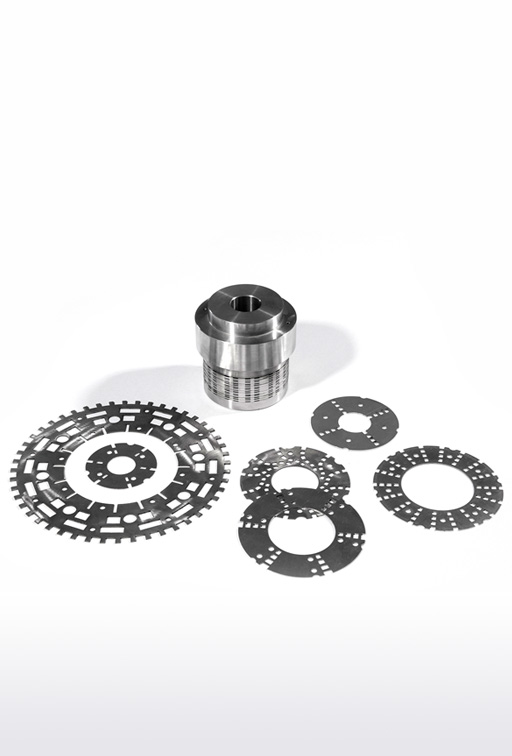

產品簡述：C-6940M系列是專門適用于高溫、高壓差等苛刻條件下的控制閥。不論是可壓縮性或不可壓縮性流體，都可保證其控制精確及長壽命，能解決氣蝕、噪音等問題。結構: 由一系列的打孔盤片經過螺栓或焊接組裝而成,盤片堆棧于閥體和閥蓋之間. 并且所有的迷宮盤片結構內置過濾器，防止盤片流道堵塞；該類型閥門由于不需要節流孔板、管道式消音器而可以使得工藝管道設計的更緊湊。

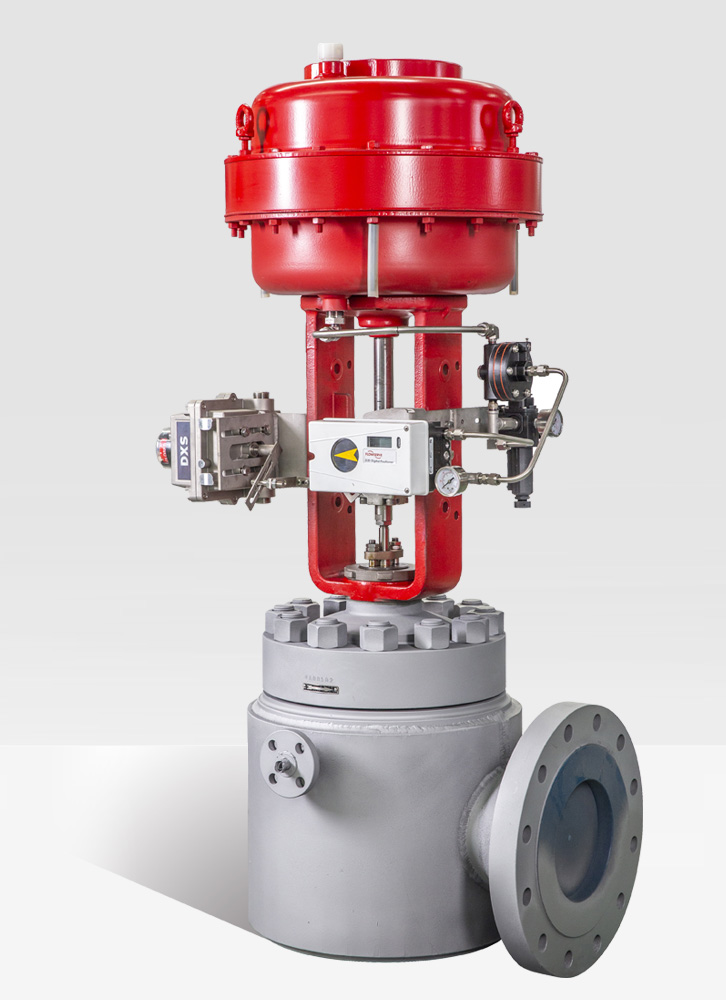

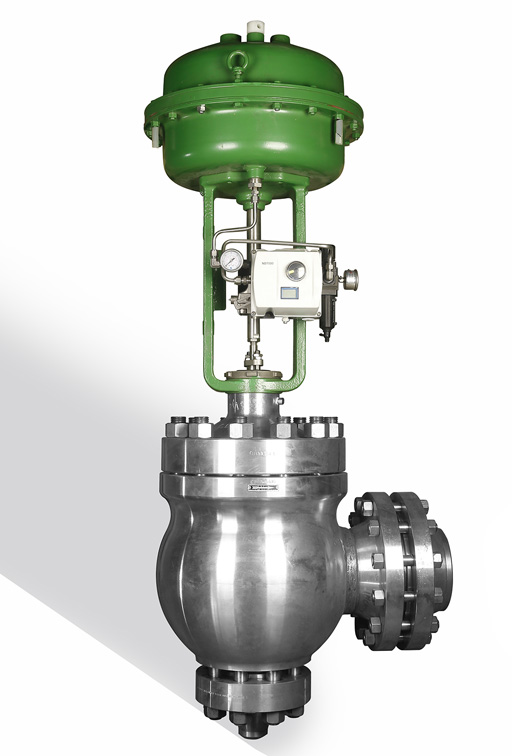

C-6940M迷宮調節閥
閥體型式 Valve Style | C-6940M 調節閥 |
上蓋型式 Valve Style | 標準設計為部分延長帶散熱片型； |
公稱通徑 Body Size | DN20-DN600 (NPS 1/2”-24’) |
公稱壓力 Rating | ANSI 150-2500 PN16-420 |
介質溫度 Tempreture | -196～+566℃ |
連接方式 Connections | 法蘭型（RF,RTJ）,焊接型（SW,BW） |
閥體材質 Body Mat. | A216 WCB/WCC, A217 WC6/WC9, A352 LCB/LCC, A351 CF8/CF8M,etc. |
內件型式 Trim Type | Multi-Stage Labyrinth：多級迷宮堆棧 |
流量特性 Characteristic | Linear, EQ%, On-Off |
泄漏率 Leakage | ANSI Class IV，ANSI Class V, VHS |
執行機構 Actuator | A-X-290氣動薄膜式執行機構，A-X-400氣動活塞式執行機構，電動執行器等 |
