關注次數:1189次
產品系列:調節閥
產品簡述:C-6941采用仿形輪廓閥芯-快換式閥內件,可適應最高工作溫度,現場維護方便-可按需要制成波紋管型,保溫夾套型等特殊結構A-290型多彈簧薄膜執行機構采用模塊化設計,可在現場方便更換正、反作用形式,方便了現場的使用。

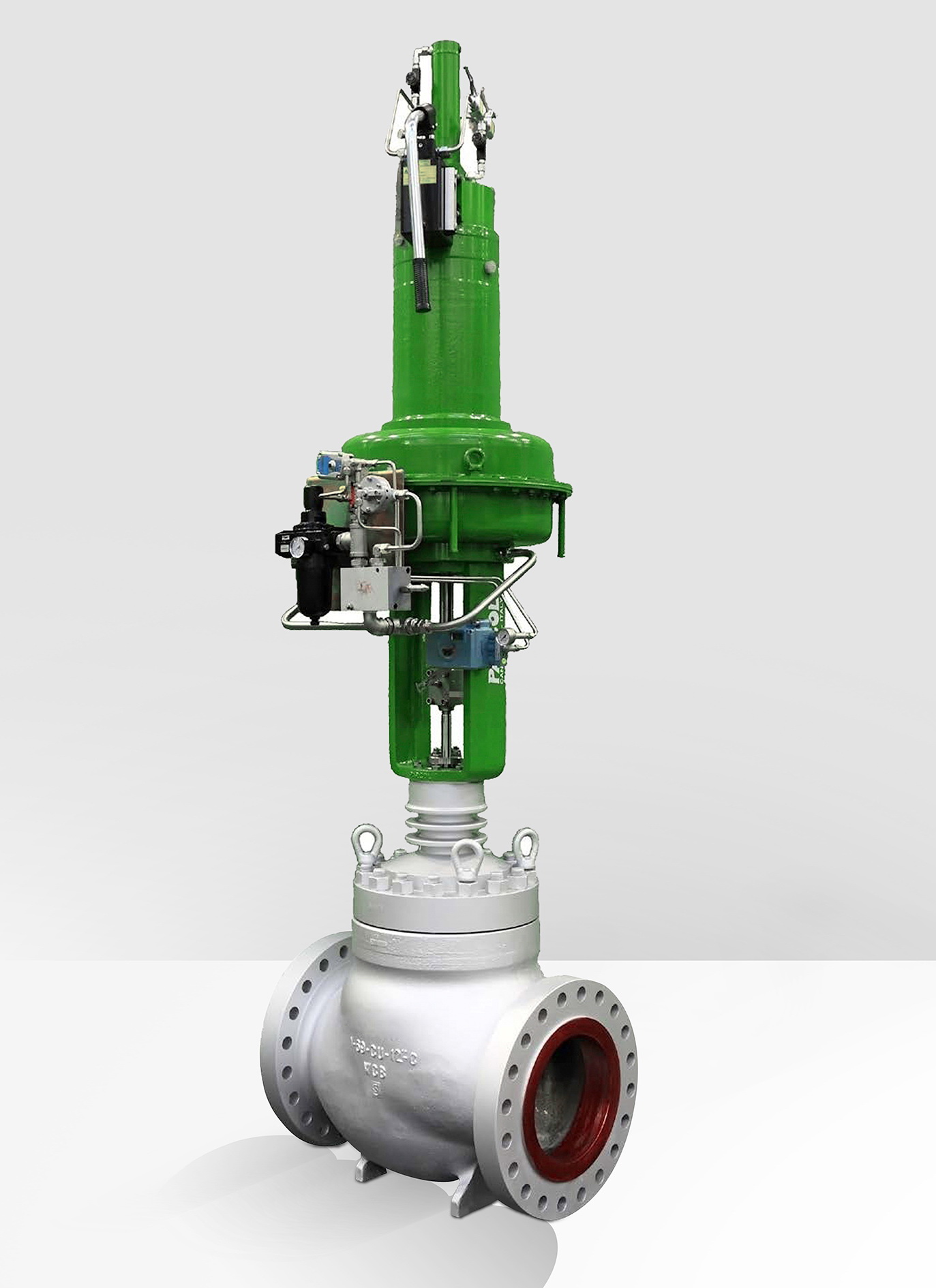

C-6941套筒導向型單座調節閥
C-6941采用仿形輪廓閥芯
-快換式閥內件,可適應最高工作溫度,現場維護方便
-可按需要制成波紋管型,保溫夾套型等特殊結構
A-290型多彈簧薄膜執行機構采用模塊化設計,可在現場方便更換正、反作用形式,方便了現場的使用。
閥體型式 Valve Style | C-6941 球型閥 |
上蓋型式 Valve Style | 標準設計為部分延長帶散熱片型; 波紋管型;深冷延長型 |
公稱通徑 Body Size | DN15-DN200 (NPS 1/2”-8’) |
公稱壓力 Rating | ANSI 150-1500 PN16-420 |
介質溫度 Tempreture | -196~+566℃ |
連接方式 Connections | 法蘭型(RF,RTJ),焊接型(SW,BW) |
閥體材質 Body Materials | A216 WCB/WCC, A217 WC6/WC9, A352 LCB/LCC, A351 CF8/CF8M,etc. |
流量特性 Characteristic | Linear, EQ%, On-Off |
泄漏率 Leakage | 硬密封:ANSI Class IV,ANSI Class V, VHS 軟密封:ANSI Class VI |
執行機構 Actuator | A-X290氣動薄膜式執行機構,A-X400氣動活塞式執行機構,電動執行器等 |
C-6943套筒調節閥
C-6943系列基本構造為:平衡閥芯,套筒導向,單座直通式調節閥、廣泛應用于由簡單到苛刻的過程控制工況。
所有系列均設計配有快換式閥內件,內置彈性部件保證該型式的結構能夠滿足最大工作溫度。
閥內件設計既有標準型,也有低噪音型和兩級套筒型。低噪音型用于高壓差可壓縮流體(氣體或蒸汽)、兩級套筒型用于需要高壓力恢復系數的抗氣蝕場合。
閥體型式 Valve Style | C-6943 球型閥 |
上蓋型式 Valve Style | 標準設計為部分延長帶散熱片型; 波紋管型;深冷延長型 |
公稱通徑 Body Size | DN20-DN800 (NPS 1/2”-32’) |
公稱壓力 Rating | ANSI 150-2500 PN16-420 |
介質溫度 Tempreture | -196~+566℃ |
連接方式 Connections | 法蘭型(RF,RTJ),焊接型(SW,BW) |
閥體材質 Body Materials | A216 WCB/WCC, A217 WC6/WC9, A352 LCB/LCC, A351 CF8/CF8M,etc. |
內件型式 Trim Type | ST-E/L:標準套筒窗口型 LN/XLN:多孔式降噪型 DC/EDC:雙層套筒型 |
流量特性 Characteristic | Linear, EQ%, On-Off |
泄漏率 Leakage | 硬密封:ANSI Class IV,ANSI Class V, VHS 軟密封:ANSI Class VI |
執行機構 Actuator | A-X-290氣動薄膜式執行機構,A-X-400氣動活塞式執行機構,電動執行器等 |
C-6948先導式調節閥
C-6948先導式低噪音調節閥(蒸汽/氣體放空)的基本構造為:先導平衡式閥芯、低噪音全程連續導向的套筒。
流體主要由特殊鉆孔的套筒調節,流關式結構(FTC)在閥門關閉時依靠流體流關產生的不平衡力保證閥芯密封實現嚴密切斷。特殊設計的先導平衡式閥芯僅需很小的推力即可打開閥門。全金屬硬密封能夠保證566℃高溫工況下可滿足GB/T4213泄漏等級V級。
閥體型式 Valve Style | C-6948 球型閥 |
上蓋型式 Valve Style | 標準設計為部分延長帶散熱片型; |
公稱通徑 Body Size | DN20-DN600 (NPS 1/2”-24’) |
公稱壓力 Rating | ANSI 150-2500 PN16-420 |
介質溫度 Tempreture | -196~+566℃ |
連接方式 Connections | 法蘭型(RF,RTJ),焊接型(SW,BW) |
閥體材質 Body Materials | A216 WCB/WCC, A217 WC6/WC9, A352 LCB/LCC, A351 CF8/CF8M,etc. |
內件型式 Trim Type | LN/XLN:多孔式降噪型 |
流量特性 Characteristic | Linear, EQ%, On-Off |
泄漏率 Leakage | 硬密封:ANSI Class V, VHS |
執行機構 Actuator | A-X-290氣動薄膜式執行機構,A-X-400氣動活塞式執行機構,電動執行器等 |
