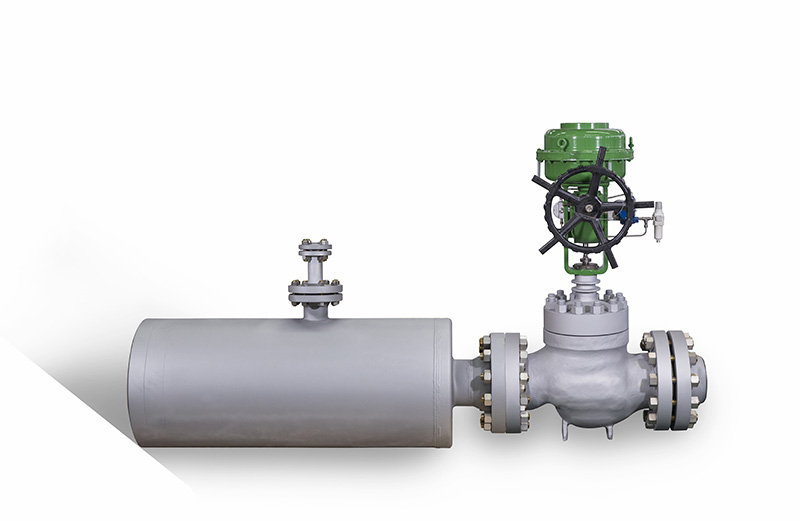

D-3000系列汽輪機旁路及減溫減壓閥

D-3000系列蒸汽減溫減壓站是蒸汽調節閥領域理想的解決方案，整合了高性能流量控制及高效一體式蒸汽減溫性能。閥內件磨損小，能夠滿足需要極少維護的場合。

主要特點：

? 閥內件尺寸：2”-24”

? 壓力等級：ANSI Class 150-4500,或特定壓力等級

? 閥體材質：A182 F91,A182 F92,A182 F22

? 先導平衡閥芯保證高溫高壓差場合優異的金屬硬密封性能

? 能夠滿足至少2000次的冷啟動和10000次熱啟動循環

? 蒸汽減壓由兩級實現：第一級：鉆孔低噪音套筒閥內件調節流量；第二級：固定的節流區域，降低流速及噪音壓力等級，可配合LIMIPHON降噪。

? 一體式減溫段直接布置于第二級下游

典型應用：

? 高、中、低壓汽輪機旁路

? 過程蒸汽調節-減溫減壓

? 熱電聯產電廠

? 超臨界機組啟動過程

可調式噴嘴 D-4000一體式減溫器

LV－可變截面式噴嘴

技術說明及工作原理

LV型噴嘴是所有D-4100系列減溫器的基本組件。

當閥芯打開時，由于多螺旋式流道設計，水通過噴嘴的開口成螺旋式流通，使噴水流在與閥芯園錐面接觸之前呈旋流。

由于以上特殊設計的流道，減溫水通過85°的噴嘴錐面后，被完全霧化。

當使用典型的固定截面式噴嘴時，由于出口截面恒定不變，在流量降低時噴水速度會隨之降低；但是用LV型噴嘴時，閥芯與噴嘴本體自動調整減小流通截面，降低壓差，直到與彈簧負載力平衡。由于彈簧的預緊力，噴嘴流道中的水即使在低流量時也可保持適當?shù)母吡魉佟?/span>

因此，LV型可變截面式噴嘴可保證穩定的噴水效率，且與水流速無關。

D-4442一體式多噴嘴減溫器

D-4442具有可變面積多噴嘴，并具有集成的減溫水流量控制，通過上下移動閥芯來改變噴水量。

-精細霧化冷卻

-噴嘴數量可調

-大可調比
